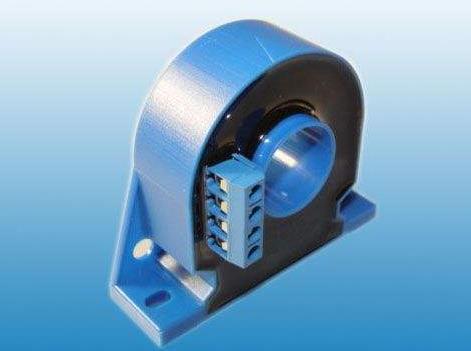

霍尔电流传感器基于磁平衡式霍尔原理,即闭环原理,当原边电流IP产生的磁通通过高品质磁芯集中在磁路中,霍尔元件固定在气隙中检测磁通,通过绕在磁芯上的多匝线圈输出反向的补偿电流,用于抵消原边IP产生的磁通,使得磁路中磁通始终保持为零。经过特殊电路的处理,传感器的输出端能够输出精确反映原边电流的电流变化。
霍尔传感器不论是开环还是闭环原理,基本的性能区别不大,基本的优点在于:
A、响应时间速度快
B、温漂低
C、测量精度高
D、体积小
E、测量频带宽
F、抗干扰能力强
G、过载能力强
闭环的霍尔电流传感器,又称之为磁平衡式霍尔电流传感器,即电流通过传感器后,磁芯产生的磁场和线圈(反向)产生的磁场是求和状态。
因此在使用的时候一定注意以下两个问题:
1,传感器在出厂的时候已经经过了消磁处理,所以在使用的时候,一定要先给传感器供电,然后再通过电流,或者两者同时。
如果在没有给传感器供电的状态下,通过一次电流,电流会导致传感器内部产生剩磁,即不供电加负载就是给传感器充磁的一个过程,充磁后发生的状态是零点发生偏置,这个偏置没有规律,或大或小,但是总会和出厂状态发生较大的偏差。
2,电流传感器在选型的时候,一定要注意,被测电流即一次电流值必须小于或等于传感器的测量范围,否则也会发生不平衡而充磁。
