日常的工业生产中常用的位移传感器输出信号有：电压信号、二线制电流信号、三线制电流信号、数字量信号、脉冲信号等。不同信号输出位移传感器接线PLC的方法各不相同。模拟量信号需要经隔离、放大、转换后输入PLC数据采集系统；数字型位移传感器是将传统的电压型位移传感器经加装A/D转换模块或者改装电路，输出数字量信号或者数字编码信号可通过数字输入端口接入PLC；脉冲信号位移传感器则通过高速计数端口接入PLC。

1、位移传感器（模拟信号输出）+模拟信号放大器+PLC模拟量输入模块

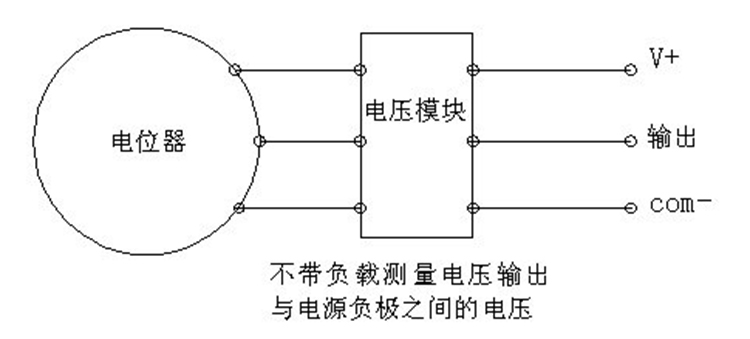

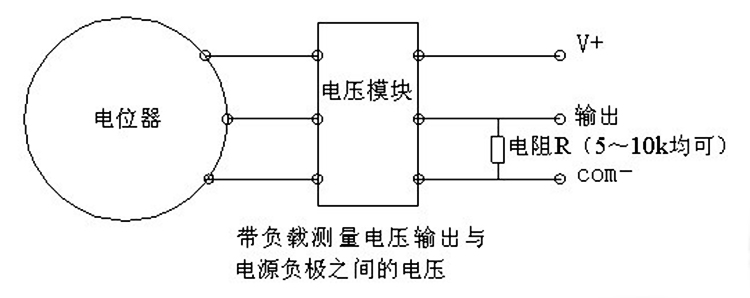

电阻式直线位移传感器（注塑机电子尺）为电位计原理传感器，供电多少伏，输出就是零至多少伏电压信号。如果位移传感器采用24V电源供电，需要配套0-5V、0-10V或者4-20mA模拟信号放大器，然后接入PLC模拟量输入模块。如果是位移传感器" data-content="又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至几十米不等。" data-placement="auto">拉绳位移传感器（电阻输出型除外）、磁致伸缩位移传感器、LVDT位移传感器、电涡流传感器等，因为可以输出标准模拟量信号，则不需要附加模拟信号放大器，可直接接入PLC模拟量输入模块。

位移传感器" data-content="又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至几十米不等。" data-placement="auto">拉绳位移传感器如何与PLC接线" alt="位移传感器" data-content="又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至几十米不等。" data-placement="auto">拉绳位移传感器如何与PLC接线" width="750" height="338"/>

模拟量信号输入方案比较灵活，编程方便，系统反应速度快，在自动化行业应用广泛。不过模拟量信号在传输过程中容易受到干扰。电压信号还存在信号衰减问题，难以用于远距离传输场合。PLC模拟量输入模块的分辨率有限，难以实现系统高精度测控的目的。

位移传感器" data-content="又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至几十米不等。" data-placement="auto">拉绳位移传感器如何与PLC接线" alt="位移传感器" data-content="又称拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至几十米不等。" data-placement="auto">拉绳位移传感器如何与PLC接线" width="750" height="297"/>

2、 位移传感器（数字信号输出）+PLC串行通讯口

数字信号输出位移传感器方案省去了PLC的模拟量输入模块，利用modbus协议完成信号的采集，并且可以同时并联多路位移传感器。不过由于串行通信速率的限制，系统响应时间较长（通常几十毫秒的响应时间），无法适应高速测量场合的需要。

3、 位移传感器（脉冲信号输出）+PLC高速脉冲计数端口

    脉冲输出位移传感器方案省去了PLC的模拟量输入模块，同时也可以远距离传输，抗干扰能力强，容易隔离，信号响应速度快。在自动化行业应用也非常广泛
